離网新能源工廠场景概述

在无電网地區及電力供應不穩定地區，工業化发展往往受到能源供給制約，非洲部分國家每周停電时間甚至多达4-5天，导致大量人力、生产資源浪费。随着可再生能源技術的发展，全球越来越多的國家和地區開始應用新能源，光伏发電技術以其穩定的发電效率、长时間的使用壽命、受地域限制小、技術成熟度高等特點在无電网地區及電力供應不穩定地區广泛應用，建设光伏與儲能結合的離网发電站，为生产制造單元供電逐漸成为工廠業主的優先選擇。

離网光伏发電系統原理图

離网光伏系統承载類型：

（1）地面

部分工廠區建築附近閑置的土地，可作为離网光伏系統的安裝點，安裝时需避開附近的建築物陰影遮擋。在地面上的安裝通常采用带傾角的支架阵列安裝，支架基礎一般有水泥配重、預制水泥配重、地樁基礎等，需根據項目地點的土地結構進行合理的選擇。

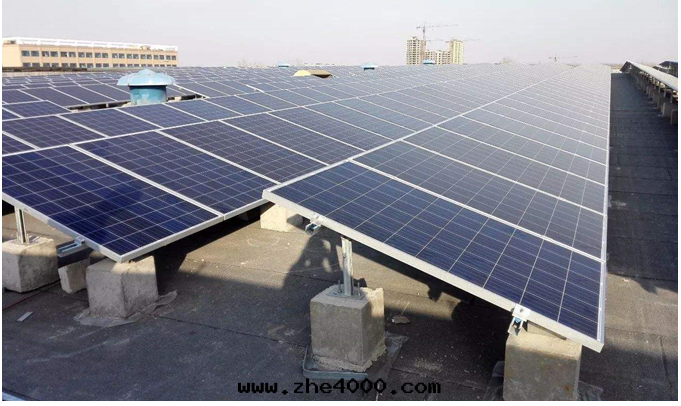

 （2）混凝土屋頂

混凝土屋頂一般为水平面或有2°～3°傾角，屋面均有防水保護措施，四周有高一米左右的女兒牆，部分屋頂有通風管道等设施。根據混凝土屋面的不同結構特點，光伏支架基礎一般有水泥配重、預制水泥配重、化學錨固等

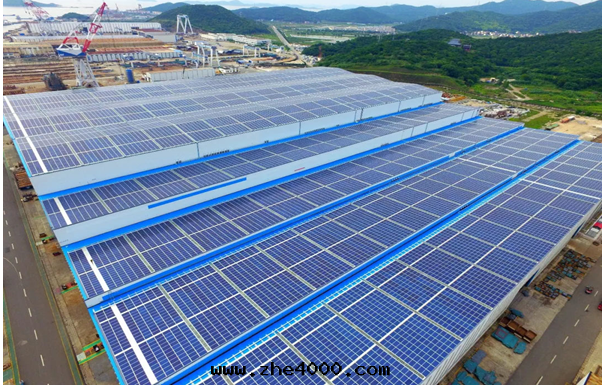

 （3）彩鋼瓦屋頂

彩鋼瓦屋頂一般呈人字形，中間高，两端低，形成不同傾角的坡屋面；也有部分屋頂呈一面傾角。房屋整體結構常見的有鋼結構，混凝土、磚體牆體等。彩鋼瓦屋頂安裝簡單，最常見的彩鋼結構有直立锁邊型、角齒型、梯型等。对于直立锁邊型與角齒型彩鋼瓦屋面，多利用彩鋼瓦的波峰，使用專用鋁合金夾具固定支架导軌。

離网光伏发電系統組成：

離网光伏工廠发電系統，主要由太陽能電池阵列、光伏離网逆變器、蓄電池組、控制櫃、支架等设備組成。可根據用户實際的負载情況及能源接入方式進行定制化设計，實現市電、油機等其他能源接入，形成多能混合供電系統。

系統主要應用于无電、電力不穩定、電價较高地區的制造企業，利用屋頂或地面来安裝发電系統，實現光儲供電或多種能源混合供電，滿足廠房生产设備长期用電的需求。

離网光伏工廠发電系統優勢：

滿足企業用電剛需，确保持續、穩定的電力供應；

产生长期的发電收益，降低高電價區域工廠的用電成本；

項目一次性投入，投資回收期短，享受25年以上的穩定收益；

利用閑置的廠房屋頂或空地進行建设，不占用生产土地資源，盤活閑置資产；

具有隔热功效，有效降低廠房內部温度，节省降温投入；

離网光伏工廠案例

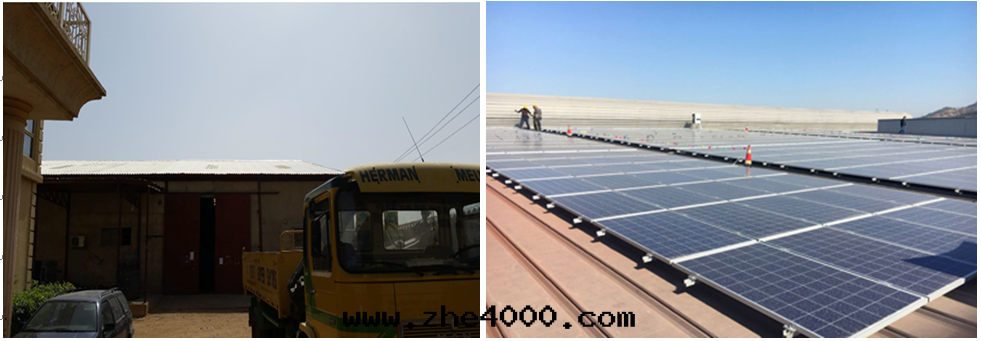

尼日利亞卡諾州離网工廠光伏发電系統：

本項目位于非洲尼日利亞北部卡諾州Sharada工業園區，（緯度：8.5°，經度：12.0°）

本項目所處工廠用電負载功率较大，當地市電非常不穩，常采用采油機发電。用户用電时段僅集中在白天，无需配備儲能電池，選用純離网自发自用系統。項目選用南朝向的彩鋼瓦屋頂，配置光伏发電系統總計527KW。EPC造價約39.5万美金。

當地處于热带草原气候，光照豐富，年有效日照小时數約为1539 kWh/kWp/year。當地市電價格$0.115/kWh，考慮光伏发電年度衰減及100%自发自用比例，投資回收期約为42个月。

本項目在陰雨天光伏无法正常发電时使用柴油機作为主電源，如果增加儲能電池，可組成光伏儲能发電系統，完全替代柴油機，持續降低耗能成本。
